石子振动筛应用行业：石料场。适用物料：石子，石矿。石子振动筛价格区间：10000-200000元/台。石子振动筛处理能力：5-100T/H
石子振动筛石子振动筛也叫石料振动筛，是一种专门针对石料场使用的一种筛子，该筛子结实耐用，效率高，处理人工处理不了的分级，该机器大大节约了人力，具有激振力大，轴承负荷小、温度低，噪音小等特点（轴承温升小于35°），可以分为圆振动式和直线振动式两种。
一、石子振动筛筛网规格对照表
目数 | 丝径 | 孔径 | 开孔面积 | 网重（磅） /100 平方英尺 | ||
英寸 | 毫米 | Inch | 毫米 | |||
1x1 | .080 | 2.03 | .920 | 23.37 | 84.6 | 41.1 |
2X2 | .063 | 1.60 | .437 | 11.10 | 76.4 | 51.2 |
3X3 | .054 | 1.37 | .279 | 7.09 | 70.1 | 56.7 |
4X4 | .063 | 1.60 | .187 | 4.75 | 56.0 | 104.8 |
4X4 | .047 | 1.19 | .203 | 5.16 | 65.9 | 57.6 |
5X5 | .041 | 1.04 | .159 | 4.04 | 63.2 | 54.9 |
6X6 | .035 | .89 | .132 | 3.35 | 62.7 | 48.1 |
8X8 | .028 | .71 | .097 | 2.46 | 60.2 | 41.1 |
10X10 | .025 | .64 | .075 | 1.91 | 56.3 | 41.2 |
10X10 | .020 | .51 | .080 | 2.03 | 64.0 | 26.1 |
12X12 | .023 | .584 | .060 | 1.52 | 51.8 | 42.2 |
12X12 | .020 | .508 | .063 | 1.60 | 57.2 | 31.6 |
14X14 | .023 | .584 | .048 | 1.22 | 45.2 | 49.8 |
14X14 | .020 | .508 | .051 | 1.30 | 51.0 | 37.2 |
16X16 | .018 | .457 | .0445 | 1.13 | 50.7 | 34.5 |
18X18 | .017 | .432 | .0386 | .98 | 48.3 | 34.8 |
20X20 | .020 | .508 | .0300 | .76 | 36.0 | 55.2 |
20X20 | .016 | .406 | .0340 | .86 | 46.2 | 34.4 |
24X24 | .014 | .356 | .0277 | .70 | 44.2 | 31.8 |
30X30 | .013 | .330 | .0203 | .52 | 37.1 | 34.8 |
30X30 | .012 | .305 | .0213 | .54 | 40.8 | 29.4 |
30X30 | .009 | .229 | .0243 | .62 | 53.1 | 16.1 |
35X35 | .011 | .279 | .0176 | .45 | 37.9 | 29.0 |
40X40 | .010 | .254 | .0150 | .38 | 36.0 | 27.6 |
50X50 | .009 | .229 | .0110 | .28 | 30.3 | 28.4 |
50X50 | .008 | .203 | .0120 | .31 | 36.0 | 22.1 |
60X60 | .0075 | .191 | .0092 | .23 | 30.5 | 23.7 |
60X60 | .007 | .178 | .0097 | .25 | 33.9 | 20.4 |
70X70 | .0065 | .165 | .0078 | .20 | 29.8 | 20.8 |
80X80 | .0065 | .165 | .0060 | .15 | 23.0 | 23.2 |
80X80 | .0055 | .140 | .0070 | .18 | 31.4 | 16.9 |
90X90 | .005 | .127 | .0061 | .16 | 30.1 | 15.8 |
100X100 | .0045 | .114 | .0055 | .14 | 30.3 | 14.2 |
100X100 | .004 | .102 | .0060 | .15 | 36.0 | 11.0 |
100X100 | .0035 | .089 | .0065 | .17 | 42.3 | 8.3 |
110X110 | .0040 | .1016 | .0051 | .1295 | 30.7 | 12.4 |
120X120 | .0037 | .0940 | .0064 | .1168 | 30.7 | 11.6 |
150X150 | .0026 | .0660 | .0041 | .1041 | 37.4 | 7.1 |
160X160 | .0025 | .0635 | .0038 | .0965 | 36.4 | 5.94 |
180X180 | .0023 | .0584 | .0033 | .0838 | 34.7 | 6.7 |
200X200 | .0021 | .0533 | .0029 | .0737 | 33.6 | 6.2 |
250X250 | .0016 | .0406 | .0024 | .0610 | 36.0 | 4.4 |
270X270 | .0016 | .0406 | .0021 | .0533 | 32.2 | 4.7 |
300X300 | .0051 | .0381 | .0018 | .0457 | 29.7 | 3.04 |
325X325 | .0014 | .0356 | .0017 | .0432 | 30.0 | 4.40 |
400X400 | .0010 | .0254 | .0015 | .370 | 36.0 | 3.3 |
500X500 | .0010 | .0254 | .0010 | .0254 | 25.0 | 3.8 |
635X635 | .0008 | .0203 | .0008 | .0203 | 25.0 | 2.63 |
二、圆振与直线振动对比

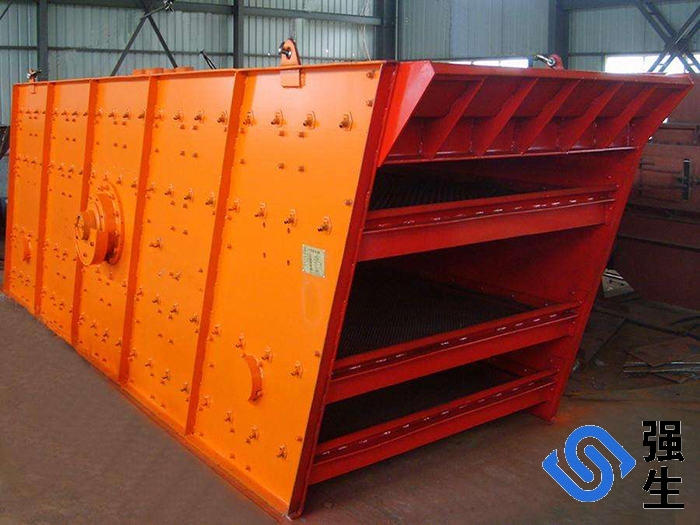

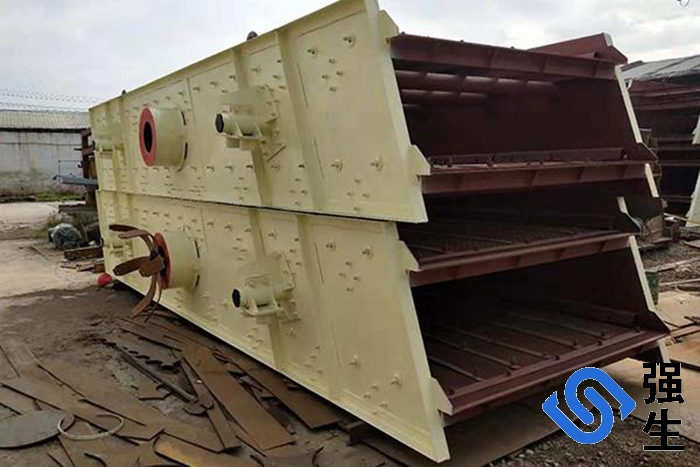

圆振式石子振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
圆振式石子振动筛采为双振动电机驱动。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。
三、石料振动筛技术参数
1、圆振式石子振动筛参数表
| 型号 | 筛网 层数 | 筛网 面积 (m2) | 筛孔 尺寸 (mm) | 最大 进料 尺寸 (mm) | 处理 能力 (m3/h) | 振动 功率 (r/min) | 双振 幅 (mm) | 电机 功率 (kw) | 筛面 倾角 (度) | 筛面 规格 (mm) | 总重量 (kg) | 外形尺寸 (长×宽×高)(mm) |
| 2YK1225 | 2 | 6 | 4-50 | 400 | 8-60 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 3500 | 3040×1840×800 |
| 3YK1225 | 3 | 9 | 4-50 | 400 | 10-70 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 3850 | 3040×1840×1200 |
| 2YK1230 | 2 | 7.2 | 4-50 | 400 | 12-78 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 4200 | 3390×1900×800 |
| 3YK1230 | 3 | 10.8 | 4-50 | 400 | 13-80 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 4600 | 3537×1900×1200 |
| 2YK1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 4600 | 4090×1900×800 |
| 3YK1237 | 3 | 13.22 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 5200 | 4400×1950×1200 |
| 2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5890 | 4552×2250×900 |
| 3YK1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 6700 | 4552×2250×1600 |
| 2YK1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6330 | 5400×2250×1600 |
| 3YK1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6800 | 5400×2250×1700 |
| 2YK1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 6980 | 5300×2200×860 |
| 3YK1548 | 3 | 21.6 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 7600 | 5752×2200×1600 |
| 2YK1848 | 2 | 17.28 | 5-80 | 400 | 25-206 | 750 | 11 | 15 | 20 | 1800×4800 | 9080 | 6140×2470×1380 |
| 3YK1848 | 3 | 25.92 | 5-80 | 400 | 32-276 | 800-970 | 8 | 18.5 | 20 | 1800×4800 | 9600 | 6140×2710×1780 |
| 2YK1854 | 2 | 19.44 | 5-80 | 400 | 32-312 | 800-970 | 8 | 18.5 | 20 | 1800×5400 | 10150 | 6500×2600×1300 |
| 3YK1854 | 3 | 29.16 | 5-80 | 400 | 32-312 | 800-970 | 8 | 22 | 20 | 1800×5400 | 10840 | 6960×2600×1630 |
| 2YK2160 | 2 | 25.2 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 11780 | 7300×2950×2000 |
| 3YK2160 | 3 | 37.8 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 12800 | 7300×2950×2000 |
| 2YK2460 | 2 | 28.8 | 5-100 | 400 | 65-550 | 970 | 8 | 37 | 20 | 2400×6000 | 15600 | 7450×3230×1500 |
| 3YK2460 | 3 | 43.2 | 5-100 | 400 | 70-620 | 970 | 8 | 37 | 20 | 2400×6000 | 17600 | 7450×3230×1910 |
2、直线式石子振动筛
型 号 | 筛面面积 | 筛面倾角 | 给料粒度 | 筛孔尺寸 | 处理量 | 振频 | 双振幅 | 配用电机 | ||
m2 | 度 | mm | mm | t/h | Hz | mm | 型号 | 功率Kw | 电压V | |
ZSGB-0615 | 0.9 | 10 | <150 | 3 | 10-100 | 16 | 6-9 | YZO-10-6 | 2*1.0 | 380 |
ZSGB-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
ZSGB-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
ZSGB-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
ZSGB-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
ZSGB-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
ZSGB-1530 | 4.5 | 15 | 45-460 | YZO-50-6 | 2*3.7 | |||||
ZSG2B-0615 | 0.9 | 10 | 10-100 | YZO-10-6 | 2*1.0 | |||||
ZSG2B-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
ZSG2B-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
ZSG2B-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
ZSG2B-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
ZSG2B-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
ZSG2B-1530 | 4.5 | 15 | 45-460 | YZO-75-6 | 2*5.5 | |||||
四、石料振动筛使用与维护
1、建议制作支撑架，以挂吊备用筛面。
2、每班检查筛格压紧装置，如有松动则应压紧。
3、经常检查密封条，发现磨损或有缺陷应该及时更换。
4、筛格应该经常取出，定期检查筛面是否破损或凹凸不平，筛孔是否堵塞等。
5、每班检查进料箱的连接是否松动，如果间隙变大，引起碰撞，会使设备破裂。
6、振动筛虽然无需润滑油，每年仍然需要大修一次，更换衬板，对两道筛面进行修整等。振动电机要拆下检查，并给电机轴承换油，如果轴承损坏，则要更换。
7、每班检查筛体支撑装置，观察中空橡胶垫有无明显变形或者脱胶现象，当橡胶垫破损或者过渡压扁时，应同时更换两块中空橡胶垫。
五、石料振动筛的安装斜度多少比较合适？
石料振动筛的安装斜度多少比较合适?振动筛安装的斜度多数以用户现场的实际情况而定，不一样种类的振动筛其角度也是不一样的。
常见类型的振动筛设计安装范围为：振网筛安装倾角有三十多度,一般用途的振动筛倾角在0-15度,而脱水用的振动筛则是出料端向上倾呈负5-10°，具体的振动筛类型参照下方。
直线振动筛设备物料在筛网表面做直线运动，一般直线筛筛网会有一定的倾角来促进物料在筛网的流动，筛网与水平面夹角一般在15度以下，筛分特殊物料是可以增加倾角斜度，但是不应该超高25度，直线筛设备同样需要把支架固定在地面，防止作业时移动。
而超声波振动筛、直排筛、高频筛、强制筛设备和旋振筛设备类似，都属于圆形的振动筛设备，这些振动筛设备筛网和地面处于水平状态，不需要有倾角。
概率筛设备一般用于在矿场上使用，概率筛各层筛面的倾角不能相同，料运动的平均速度一般为0.15~0.30m/s，一般概率筛15度~60度倾角的筛面，采用大倾角筛面还可大大减轻物料堵孔的可能性，因此时筛中的颗粒在振动条件下很容易从筛孔中排出。
圆振筛设备也叫惯性振动筛又称单轴振动筛，其支承方式有悬挂支承与座式支承两种，悬挂支承，筛面固定于筛箱上 ，筛箱 由弹簧悬挂或支承，主轴的轴承安装在筛箱上，主轴由带轮带动而高速旋转。圆振筛设备筛面倾角一般在20度左右。
棒条筛产品采用盲板加棒条形式的给料面，适用于破碎机前大块物料的均匀给料，特别适用于黑色或有色金属矿石、建筑石料粗碎或中碎前的给料用。棒条筛的倾角一般在-5~0度。
本页地址：http://www.binzhoushaiwang.com.cn/html/news/xw1/308.html
云南省直线振动筛用户1年前
直线振动筛的重力块怎么安装
管理员回复：1、首先将直线振动筛的筛机支架放在水平地面上，注意支架应朝上放置，不要放颠倒了。2、其次以支架上的弹簧底座为参照，弹簧底座朝向即为上。3、最后直线振动筛的重力块安装完成。
山西双层振动筛用户1年前
双层振动筛的使用技巧有哪些？
管理员回复：振动筛是选煤厂使用较多的设备。在使用振动筛的过程中，会遇到这样或那样的问题，究其原因，很多都是因为对振动筛的使用技巧了解不多，小编收集了一些振动筛的使用技巧，以供大家参考：1、启动前检查是否卸掉附设的安全夹板。2、检查全部锁紧部位是否牢固。3、检查筛格上
江苏省四层振动筛用户1年前
刚刚从山东购得一批振动筛，请说一下四层振动筛安装注意事项有哪些？谢谢
管理员回复：1) 设备若安装在平台上，请注意安装平台的强度，不能有共振问题。2) 设备的四个安装支点必须在同一个水平面上。3) 设备四周与其它物体间应至少保持100mm 间距。4) 设备和上下工艺设备的衔接必须是柔性的连接，请注意材质。
北京振动筛用户1年前
振动筛安装时技术要求有哪些?
管理员回复：首先，安装基础要稳固，经得起静载和动载时的振动力； 其二，安装平台必须尽量保持水平，如若相差，则需用钢板垫至水平位置 其三，安装电机基座时需注意绕行片的弯曲度在150mm左右； 最后，试运转听是否有杂音。
湖南省石子振动筛用户1年前
石子振动筛安装倾角是多少
管理员回复：您好，谢谢对公司的认可。不同类型的振动筛安装倾角是不同的,像振网筛安装倾角有三十多度,一般用途的振动筛倾角在0-15度,而脱水用的振动筛则是出料端向上倾。再不明白，请添加公司客服，会给您圆满的答复。谢谢
