摘要:脱水筛和弧形筛是工业生产筛分设备,主要用于固液分离。它们在工作原理、结构特点、适用范围、筛分效率与精度以及维护成本方面存在差异。选择合适设备需考虑具体需求和工况条件。脱水筛价格较高,每平方米可能在3000-8000元,高端配置的大型脱水筛可超过10000元。弧形筛相对简单,无动力振动装置,价格较低,每平方米大概在2000-6000元。特殊定制、高端材质或功能的弧形筛价格会提高。
一、脱水筛和弧形筛产品介绍

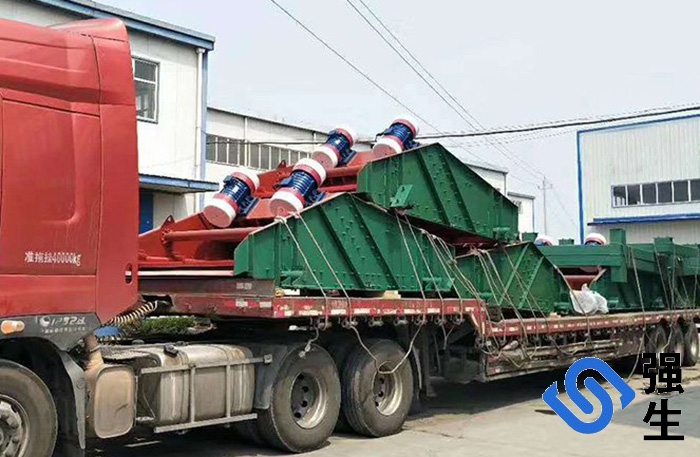

1、脱水筛
脱水筛是一种用于物料脱水、脱泥、脱介等操作的筛分设备,通过振动作用使物料在筛面上运动,利用筛网的筛分功能,将水分、泥土或其他不需要的介质从物料中分离出来,达到脱水等目的。其工作原理通常采用自同步液体振动器激振,确保筛机可靠工作并能有效进行筛分操作。
脱水筛的基本结构主要包括以下几个部分:
筛箱:筛箱是脱水筛的主体部分,一般由高强度螺栓连接的空间金属结构件组成,包括侧板、内外板、加强横梁、支承端梁等。
筛网:筛网是脱水筛的核心部件,孔径大小决定了筛分效果。筛网材质多样,如不锈钢焊接筛板、聚氨酯筛网等。
激振器:激振器对称布置在筛箱两侧板上的偏心块结构,通过调整配重板块数或主、偏心块的夹角,实现振幅的调整。
支承系统:支承系统由四组弹性装置固定,如橡胶弹簧装置,用于缓冲振动,减少对设备的损坏。
电机:电机通过胶带联轴器驱动两个激振器作同步反向运转,形成单一的沿振动方向的激振力,使筛箱做往复直线运动。
此外,脱水筛的设计和制造采用先进的工艺和材料,确保设备的高强度、刚度和耐用性。例如,ENMATE公司的脱水筛采用高强度Huck螺栓连接,无焊缝设计,有效防止侧板开裂;钢板及型材选用优质碳素结构钢,经过去应力处理,确保结构强度。
脱水筛广泛应用于选矿、选煤、电力、制糖、制盐、化工等行业,适用于铁矿、煤矿、煤泥脱水、沙石分级、尾矿干排、精炼泥浆浓缩、除炭、屑浆分离等多种物料的干湿式物料脱水、脱介和分级。
2、弧形筛
弧形筛是一种用于物料分级、脱水、脱介和脱泥等工艺的筛分设备,其基本结构包括筛箱、筛面、筛框和振动电机等部分。筛箱通常由包角为45度或60度的曲率半径筛框构成,筛面与筛框之间采用枢轴专向结构,可以旋转180度,延长使用寿命。筛面由固定在圆弧面上的筛条组成,筛条方向与料浆运动方向垂直,筛条之间有间隙。弧形筛的筛面弧度一般为45度、60度、90度、180度和270度,根据不同的应用需求选择合适的弧度。
弧形筛的工作原理是利用振动电机产生的激振力使筛箱振动,物料在离心力、重力和摩擦力的作用下沿筛面运动,筛条的棱边对物料进行切割,实现物料的分离。弧形筛的筛条材质通常为不锈钢或尼龙,缝隙宽度一般在0.25至0.5毫米之间。弧形筛的设计参数包括包角、曲率半径、筛条材质和缝隙宽度等,这些参数直接影响筛分效果和设备的使用寿命。
弧形筛广泛应用于选煤厂、选矿厂、冶金、化工、造纸等行业,用于物料的预脱水、脱泥、脱介和分级煤泥回收等工艺。其优点包括结构简单、占地面积小、脱水效果好、易于维修、物料不易堵塞等。
二、脱水筛和弧形筛工作原理
1、脱水筛
脱水筛的工作原理主要是通过振动电机产生的激振力,使筛箱沿特定方向进行往复直线运动。这种振动方式通常采用双电机自同步技术,通过胶带联轴分别驱动两个互不联系的振动器同步反向运转,产生离心力,这些离心力沿振动方向的分力叠加,形成单一的沿振动方向的激振动,从而使筛箱作往复直线运动。
在脱水过程中,物料被均匀地分布在筛面上,随着筛面的振动,物料在筛面上产生跳跃运动,液体通过筛网孔隙排出,而固体颗粒则被筛网阻挡,从而实现物料的脱水、脱泥和脱介。这种振动方式不仅能够有效分离液体和固体,还能提高脱水效率,适用于各种高频率、高振动强度的物料处理。
此外,脱水筛的筛网材质通常为聚氨酯或金属编织网,具有良好的耐磨性和耐腐蚀性,能够适应不同物料的处理需求。通过调节振动电机的频率和振幅,可以优化脱水效果,确保设备的高效运行。
2、弧形筛
弧形筛的工作原理主要基于物料在弧形筛面上的分布和振动作用。具体来说,弧形筛由一组固定在圆弧面上的梯形或楔形不锈钢条组成,筛条的方向与物料在筛面上运动方向垂直。物料通过给料器进入弧形筛,随着筛面沿圆弧面切线方向的旋转,物料受到重力、离心力及筛条对物料的阻挠力作用,紧贴着筛面运动。当物料沿着筛面移动时,每根筛条的边棱对物料产生切割作用,将物料中的细粒和水分离出来,形成筛下物;而未被切割的物料则继续向前移动,最终成为筛上物。弧形筛的分级粒度约为筛缝宽度的一半,因此其分级粒度较细,筛孔不易堵塞。
弧形筛还可以分为振动弧形筛和无动力弧形筛两种类型。振动弧形筛通过激振器产生振动,使筛箱产生振动,从而提高筛分效率;而无动力弧形筛则依靠物料自身的重力和离心力进行分离。
三、脱水筛和弧形筛型号规格等参数对比
类型 | 常见型号 | 处理能力 | 筛网相关参数 | 外形尺寸示例 |
脱水筛 | XTS - 1530 型 | 30 - 80m³/h | 筛网材质多为聚氨酯或不锈钢,筛孔尺寸可根据需求定制,一般在 0.1 - 5mm | 长 3000mm× 宽 1500mm× 高 1800mm |
脱水筛 | SDS - 2040 型 | 50 - 120m³/h | 筛网面积较大,筛孔可调整范围广 | 长 4000mm× 宽 2000mm× 高 2000mm |
弧形筛 | HSJ - 1200 型 | 20 - 60m³/h | 不锈钢栅条式弧形筛板,缝宽 50 - 250 微米 | 筛板外形尺寸:长 1800mm× 宽 700mm(单张筛板) |
弧形筛 | WZFHS - 45 型(包角 45 度) | 15 - 50m³/h | 筛网通过压条和木楔固定,可翻转式设计延长使用寿命 | 根据曲率半径不同,尺寸有所差异 |
四、脱水筛和弧形筛价格对比
脱水筛和弧形筛的价格因型号、规格、材质、品牌等因素而有所不同,且每平方米价格也难以一概而论。一般来说,脱水筛由于结构相对复杂,包含振动系统等,价格普遍较高。普通中小型脱水筛每平方米价格可能在 3000 - 8000 元,大型、高性能且配置高端的脱水筛每平方米价格可能超过 10000 元。
五、脱水筛和弧形筛根本差异
1、结构差异
2、工作方式差异
3、适用场景差异
六、脱水筛与弧形筛的应用场景对比
脱水筛与弧形筛在应用场景上存在显著差异,主要体现在处理物料类型、结构特点和适用范围等方面。
1、处理物料类型:
脱水筛:主要用于处理含水量较高的物料,如煤泥、沙子等。其筛面通常为平面或轻微弧形,适用于细粒物料的分级和脱水作业。
弧形筛:广泛应用于煤泥、沙子等含水量较高的物料,特别适用于细粒物料的分级、脱水、脱介和泥煤回收。弧形筛的筛面呈弧形,能够有效防止物料堵塞筛孔,提高筛分效率。
2、结构特点:
脱水筛:结构简单,通常采用振动电机驱动,筛面为平面或轻微弧形,适用于细粒物料的分级和脱水作业。其筛面开孔率较高,物料通过速度均匀,不易堵塞。
弧形筛:筛面呈弧形,能够有效防止物料堵塞筛孔,提高筛分效率。弧形筛可以旋转180度,延长使用寿命,且筛面开孔率高,物料通过速度均匀。
3、适用范围:
脱水筛:适用于选煤厂、选矿厂等场所,主要用于煤泥、沙子等物料的预脱水和脱介作业。其结构简单,占地面积小,维护方便。
弧形筛:广泛应用于选煤厂、选矿厂、冶金、化工等行业,适用于细粒物料的分级、脱水、脱介和泥煤回收。弧形筛可以与水旋流器等设备配套使用,对细粒物料进行更高效的分级、脱水、脱泥和脱介处理。
4、性能优势:
脱水筛:结构简单,维护方便,适用于细粒物料的分级和脱水作业。其筛面开孔率较高,物料通过速度均匀,不易堵塞。
弧形筛:筛面呈弧形,能够有效防止物料堵塞筛孔,提高筛分效率。弧形筛可以旋转180度,延长使用寿命,且筛面开孔率高,物料通过速度均匀。
脱水筛和弧形筛在应用场景上各有优势。脱水筛适用于简单的细粒物料分级和脱水作业,而弧形筛则适用于需要高效筛分和防止物料堵塞的复杂应用场景。
七、脱水筛与弧形筛的性能参数差异(处理量、筛分精度等)
脱水筛与弧形筛在处理量、筛分精度等性能参数上的差异主要体现在以下几个方面:
1、处理量:
脱水筛通常用于细粒脱水和分级,处理量相对较小,但适用于高精度的筛分作业。
弧形筛的处理量较大,适用于高含水量物料的分级、脱水和脱介作业,处理能力可达10-200吨/小时。
2、筛分精度:
脱水筛的筛分精度较高,适用于细粒物料的高效筛分。
弧形筛的筛分效率一般为75-80%,适用于粗细粒物料的分级和脱水。
3、结构设计:
脱水筛通常采用座式或法兰式激振器或两台震动电机,筛框采用螺栓连接,筛面由弧形段与直线段组成,结构坚固耐用。
弧形筛的筛框和筛面采用枢轴专向结构,可旋转180度,延长使用寿命,适用于多种物料的预处理。
4、适用物料:
脱水筛适用于细粒物料的脱水和分级,如煤泥、尾矿等。
弧形筛特别适用于煤泥、沙子等含水量较高的物料,能够有效解决堵塞孔或影响筛分效率的问题。
5、维护与使用寿命:
脱水筛的筛框整体强度高、刚度强,使用寿命长。
弧形筛的筛面材质良好,耐磨性能强,但需要定期翻转或更换新筛面以保持筛分效果。
脱水筛和弧形筛在处理量、筛分精度、结构设计、适用物料和维护方面存在显著差异。选择合适的设备需根据具体的应用场景和物料特性来决定。
八、脱水筛与弧形筛的优缺点分析
脱水筛与弧形筛各有其优缺点,具体分析如下:
1、脱水筛的优点:
脱水效果好:脱水筛通过筛上滤层截留细粒和积压脱水,能够有效提高脱水效率。
结构合理:脱水筛的设计合理,加工精度高,筛框整体强度和刚度高,使用寿命长。
维护方便:脱水筛的维护和检修方便,运转平稳,噪声低。
适应性强:脱水筛适用于多种物料的脱水和分级,特别是在煤泥水处理中表现出色。
2、脱水筛的缺点:
筛网磨损快:脱水筛在长时间使用后,筛网容易磨损,需要定期更换,增加了维护成本。
物料堆积:在入料不均匀的情况下,容易导致筛面上物料堆积,影响脱水效果。
3、弧形筛的优点:
高效脱水和分级:弧形筛通过筛条入料侧尖锐的棱边切割作用,能够高效地将煤泥水分离出去,适用于细粒物料的脱水和分级。
结构简单:弧形筛结构简单,占地面积小,无运动部件和传动机构,易于维修。
处理能力大:弧形筛的处理量大,生产能力是振动筛的10倍以上,分离精度高。
使用寿命长:弧形筛采用枢轴转向结构,可以旋转180度,延长筛面使用寿命。
4、弧形筛的缺点:
筛孔易堵塞:弧形筛在长时间运行后,筛孔容易堵塞,需要定期清理。
筛条磨损快:弧形筛的筛条磨损较快,需要频繁更换,增加了维护成本。
入料要求高:弧形筛对入料的均匀性和压力有一定要求,否则会影响脱水效果。
灰分控制困难:在某些情况下,弧形筛的灰分控制效果不佳,容易导致灰分超标。
5、小结:
脱水筛适合需要高效脱水和分级的场合,尤其在煤泥水处理中表现出色,但需要注意筛网的磨损和维护。
弧形筛适用于细粒物料的脱水和分级,结构简单且处理能力大,但需要定期清理筛孔和更换筛条,且对入料要求较高。
根据具体应用场景和需求选择合适的筛分设备,可以有效提高脱水和分级效率。
